Mineral izolyatsiyalangan kabel
video
Mineral izolyatsiyalangan kabel

Mineral izolyatsiyalangan kabel

GB∕T 12706.1-2008 Ekstrudirovka qilingan izolyatsiyali quvvat kabellari va ularning aksessuarlari １kV(Um＝1,2 kV) dan 35 kVgacha (Um＝40,5 kV) nominal kuchlanish uchun - 1-qism: Nominal kabellar kuchlanish 1KV(Um=1,2KV) va 3KV(Um=3,6kv).
So'rov yuborish
Hozir chat
Katalog yuklab olish
Idoralar sertifikati - Renhui
ISO9001-Renxuy
Ta'rif

1.Mahsulot nomi (Mineral izolyatsiyalangan kabel):
Nominal kuchlanish 0.6/1KV(Um=1.2KV) Mineral izolyatsiyalangan MICC kabeli

1__


2. Spetsifikatsiya (Mineral izolyatsiyalangan kabel):

Xitoy turi

Spetsifikatsiya

Yadrolar soni

Nominal kuchlanish

NTG-LA(NG-A/BTTLY)

1.5-6mm²

2-61yadro

0,6/1kv

1.5-300mm²

1-5yadro,
3 plyus 1 yadro,
3 plyus 2 yadro,
4 plyus 1 yadro

400-630mm²

1 yadro


3. Mineral izolyatsiyalangan MICC kabelining chizmasi (Mineral izolyatsiyalangan kabel):

3_


4.Standart (mineral izolyatsiyalangan kabel):

1)GB∕T 12706.1-2008 Ekstrudirovka qilingan izolyatsiyaga ega quvvat kabellari va ularning aksessuarlari １kV(Um＝1,2 kV) dan 35 kV (Um＝40,5 kV) gacha nominal kuchlanish uchun - 1-qism: Kabellar 1KV (Um=1.2KV) va 3KV (Um=3.6kv) nominal kuchlanish uchun.

2)GB/T 13033 Mineral izolyatsiyalangan kabellar va ularning nominal kuchlanishi 750V dan oshmaydigan uchlari.

3)Yong'in sharoitida elektr kabellari uchun sinovlar--Sxemaning yaxlitligi--21-qism: Protseduralar va talablar--Nominal kuchlanish kabellari 0.6/1kV gacha.

4)BS 8491-2008 Tutun va issiqlikni nazorat qilish tizimlari va boshqa faol yong'in xavfsizligi tizimlari uchun komponentlar sifatida foydalanish uchun katta diametrli quvvat kabellarining yong'in yaxlitligini baholash usuli.

5) BS 6387 Yong'in sharoitida kontaktlarning zanglashiga olib keladigan yaxlitligini ta'minlash uchun zarur bo'lgan kabellar uchun yong'inga qarshilikni tekshirish usuli.


5.Yong'inga chidamlilik (mineral izolyatsiyalangan kabel):
950 daraja olov ostida 180 daqiqa davomida uzluksiz quvvatlanadi (C).
650 daraja haroratda, 15 daqiqadan so'ng, 15 daqiqa davomida parchalanmasdan (Vt) suv purkashga bardosh bering.
950 graduslik alanga ostida 15 daqiqa perkussiya tebranishiga buzilmasdan bardosh bering (Z).


6. Qo'llaniladigan joy (Mineral izolyatsiyalangan kabel):

1) Portlashdan himoyalangan tizimlar va uskunalar, yong'in xavfli hududlar.
Neftni qayta ishlash zavodlari, tabiiy gaz, atom elektr stantsiyalari, dengizdagi neft platformalari, spirtli distillash tizimlari, farmatsevtika sanoati, harbiy sanoat, kimyo sanoati, gaz uzatish va siqish stantsiyalari, tog'-kon, qog'oz, neft-kimyo sanoati, bo'yoq va pigment sanoati.

5_


2) Yuqori talabchan ob'ektlar.
Metro, tunnel, ko'p qavatli bino, er osti maydoni, er osti ombori, er osti joyi, mehmonxona mehmonxonasi, bank, pochta va telekommunikatsiya binosi, univermag, ombor, ommaviy ko'ngilochar joy, elektr dispetcherlik binosi, telekommunikatsiya binosi, shifoxona, maktab, muassasa, aeroport terminali, stantsiyalar, portlar, kutubxonalar, muzeylar, ko'rgazma binolari, milliy yodgorliklar, tarixiy binolar va boshqalar.


7.Kabel parametri (mineral izolyatsiyalangan kabel):

Siz

Ko'ndalang kesim

Simlar soni

Supero'tkazuvchilar diametri

Izolyatsiyaning qalinligi

Tashqi qoplamaning qalinligi

Umumiy diametri

Kabelning og'irligi

Supero'tkazuvchilar qarshiligi 20 daraja

Yadro x mm²

(mm²)


mm

(mm)

(mm)

(mm)

(kg / km)

(/km)

1 x 1.5

1.5

7

1.56

0.7

1.4

8

63

12.1

1 x 2.5

2.5

7

2.01

0.7

1.4

9

77

7.41

1 x 4

4

7

2.55

0.7

1.4

9

97

4.61

1 x 6

6

7

3.12

0.7

1.4

10

121

3.08

1 x 10

10

6

3.70

0.7

1.4

11

169

1.83

1 x 16

16

6

4.65

0.7

1.4

11

222

1.15

1 x 25

25

6

5.84

0.9

1.4

13

322

0.727

1 x 35

35

6

6.89

0.9

1.4

15

419

0.524

1 x 50

50

6

7.96

1.0

1.4

16

542

0.387

1 x 70

70

12

9.65

1.1

1.4

18

758

0.268

1 x 95

95

15

11.30

1.1

1.5

20

1,019

0.193

1 x 120

120

18

12.85

1.2

1.5

21

1,261

0.153

1 x 150

150

18

14.10

1.4

1.6

23

1,545

0.124

1 x 185

185

30

15.95

1.6

1.6

25

1,913

0.0991

1 x 240

240

34

18.35

1.7

1.7

28

2,477

0.0754

1 x 300

300

34

20.40

1.8

1.8

31

3,071

0.0601

1 x 400

400

53

23.25

2.0

1.9

34

3,881

0.047

1 x 500

500

53

26.50

2.2

2.0

38

4,940

0.0366

1 x 630

630

53

29.95

2.4

2.2

42

6,332

0.0283

1 x 800

800

53

33.90

2.6

2.3

47

8,035

0.0221

1 x 1,000

1,000

53

39.80

2.8

2.4

53

10,107

0.0176

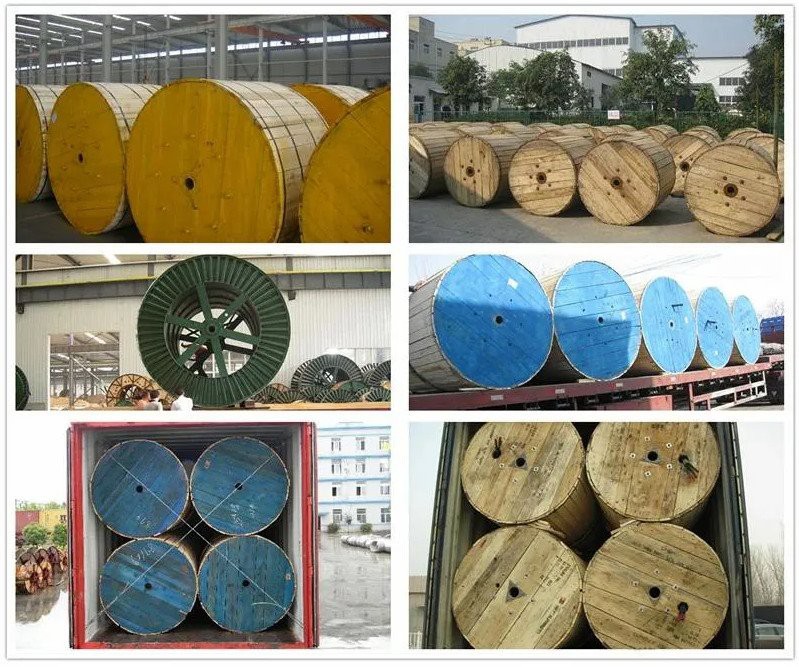

8. Paket: Yog'och barabanlarni eksport qilish (Mineral izolyatsiyalangan kabel):

1
