Asbob kabellari

Asbob kabellari nima

Asbob kabeli signallarni tashish uchun mo'ljallangan bitta yoki ko'p juftlik / uchlik kabellardir. Ular asboblar va elektr jihozlarini ulash uchun, ayniqsa jarayonni nazorat qilish zarur bo'lgan, transduser tomonidan ishlab chiqarilgan signallar panellar, kontrollerlar va boshqa qurilmalarga uzatiladigan zavodlarda qo'llaniladi.

Instrumental kabellarning afzalliklari

01/

Ishonchli uzatish
Asbob kabellari ishonchli signal uzatilishini ta'minlash uchun mo'ljallangan, asboblar asboblari signallarni to'g'ri va shovqinsiz uzatishini ta'minlaydi.

02/

Chidamlilik
Asbob kabellari og'ir muhitlarga, shu jumladan kimyoviy moddalar, issiqlik va haddan tashqari haroratlarga ta'sir qilish uchun mo'ljallangan. Bu kabellarni texnik xizmat ko'rsatish yoki almashtirishni talab qilmasdan uzoq vaqt davomida ishlashini ta'minlashga yordam beradi.

03/

Xavfsizlik
Asbob kabellari xavfsizlik standartlariga javob berish uchun mo'ljallangan, ular xavfli muhitda xavfsiz foydalanishni ta'minlaydi. Ular baxtsiz hodisalarning oldini olishga va uskunaning ishdan chiqishi xavfini kamaytirishga, ishchilar va jihozlarning xavfsizligini ta'minlashga yordam beradi.

04/

Yuqori samaradorlik
Ish muhiti qanchalik xavfli yoki tajovuzkor bo'lishi mumkin, asboblar kabellari hech qanday qo'rquvsiz ishlatilishi mumkin. Ushbu kabellar nafaqat yuqori o'tkazuvchan, balki yong'in va kimyoviy moddalardan ham izolyatsiyalangan. Ko'ylagi opsiyasi yog ', yog', ultrabinafsha nurlar va haddan tashqari haroratga mukammal qarshilik ko'rsatadi.

Asboblar kabeli

Asbob kabeli odatda ichki o'rnatish uchun ishlatiladi va nam va nam joylarga mos keladi. Odatda

So'rovga qo'shish
Asboblar va boshqaruv kabellari

Galvanizli po'lat simli zirh mukammal himoya qiladi. Odatda aloqa, ma'lumotlar va ovozli uzatish

So'rovga qo'shish
Yong'inga chidamli asboblar kabellari

Supero'tkazuvchilar: BS EN 60228 bo'yicha tavlangan mis simlar. Izolyatsiya: polivinilxlorid PVX.

So'rovga qo'shish
Olovga chidamli asboblar kabellari

BS 5308 kabellari turli xil o'rnatish turlarida, shu jumladan neft-kimyo sanoatida mavjud bo'lgan

So'rovga qo'shish
Asbob kabellari

BS 5308 kabellari turli xil o'rnatish turlarida, shu jumladan neft-kimyo sanoatida mavjud bo'lgan

So'rovga qo'shish
PVX izolyatsiyalangan asboblar kabellari

BS5308 Kabel zirhsiz kabel odatda ichki o'rnatish uchun ishlatiladi va nam va nam joylarga mos

So'rovga qo'shish

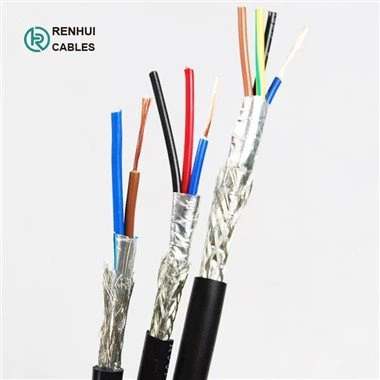

XLPE izolyatsiyalangan asboblar kabellari

BS5308 Kabel zirhsiz kabel odatda ichki o'rnatish uchun ishlatiladi va nam va nam joylarga mos

So'rovga qo'shish

Kategoriyalar

Eng so'nggi mahsulotlar

Biz bilan bog'lanish

Tel: +8615006408062
Elektron pochta: cable@renhuicable.com
Qo'shish: Bino M7, Jingdong Raqamli Iqtisodiyot Sanoat Park, Cuizhai Ko'cha, Boshlash - yuqoriga Maydoni, Jinan Shahar, Shandong Viloyat, Xitoy.

Nima uchun bizni tanlaysiz

Tajribali Jamoa

Bizning muhandislar va texnik xodimlar jamoamiz sanoatda ko'p yillik tajribaga ega va biz mijozlarimizga eng yaxshi echimlarni taqdim etish uchun ushbu tajribadan foydalanamiz.

Istisno mijozlarga xizmat ko'rsatish

Biz mijozlarimizga ajoyib xizmat ko'rsatish va texnik yordam ko'rsatish, ular muammosiz va muammosiz tajribaga ega bo'lishlarini ta'minlashdan faxrlanamiz.

Sifatli Mahsulotlar

Biz ishonchli, bardoshli va eng yuqori standartlarga javob beradigan mahsulotlar ishlab chiqarish uchun faqat eng yuqori sifatli materiallar va ilg'or ishlab chiqarish texnikasidan foydalanamiz.

Raqobatbardosh narx

Bizda professional manbalar guruhi va xarajat hisobi bo'yicha guruhimiz bor, xarajatlar va foydani kamaytirishga va sizga yaxshi narxni taqdim etishga intilamiz.

Barqaror rivojlanish

Sanoatda yaxshi obro' va brend qiymatini o'rnating va korxonaning barqaror, barqaror, tez va sog'lom rivojlanishiga yordam bering.

Yagona toʻxtash yechimi

So'rovning boshidan va butun jarayon davomida siz tovarni qabul qilguningizcha. biz sizni har qadamda qo'llab-quvvatlashga bag'ishlanganmiz.

Asbob kabellarida ishlatiladigan umumiy materiallar

Asbob kabelini loyihalashda ishlatiladigan ba'zi keng tarqalgan materiallar PVX, pe, XLPE, LSZH, slyuda lenta, po'lat simli zirh, metall ortiqcha oro bermay va qo'rg'oshin qotishma niqobidir.

Polivinilxlorid (PVX)
Polivinilxlorid (PVX) izolyatsiya materiali yoki qoplama materiali sifatida ishlatiladi. PVX an'anaviy ravishda kabel sanoatida keng qo'llaniladigan juda ko'p qirrali materialdir. Olovga chidamli va o'z-o'zidan o'chiriladi.

PVX turli xil ilovalar uchun o'zgartirilishi mumkin, shu jumladan ichki va tashqi makonda, nam va quruq sharoitda, o'tkazgich yoki to'g'ridan-to'g'ri ko'mishda, ham yuqori va past haroratli ilovalar uchun.

PVX shuningdek, ba'zi yog'lar va erituvchilarni o'z ichiga olgan kimyoviy moddalarning keng doirasiga qarshilik ko'rsatadi. PVX ba'zi ilovalarda kam tutunli, halogensiz materiallar bilan almashtiriladi, bu erda yong'in holatida hayot va jihozlar uchun katta xavf mavjud.

Polietilen (PE)
Polietilen (PE) izolyatsiya yoki qoplama materiali sifatida ishlatiladi. U mukammal kimyoviy qarshilikka ega, shu jumladan yog'lar va juda past suv singishi. Bundan tashqari, u yuqori mexanik kuchga ega va past haroratga yaxshi qarshilik ko'rsatadi.

PE kabellari PE materialining qattiqligi tufayli biroz qattiqroq bo'ladi va olovga chidamli emas. Yonuvchanligi tufayli pe qoplamasi odatda tashqi makon uchun yoki to'g'ridan-to'g'ri dafn qilish uchun kabellar bilan ishlatiladi.

O'zaro bog'lovchi polietilen (XLPE)
O'zaro bog'langan PE kabelning ish faoliyatini yaxshilaydi, harorat va kimyoviy qarshilikni oshiradi. XLPE materiali asosan izolyatsiya materiali sifatida ishlatiladi.

Kam tutunli galogen (LSZH)
Kam tutunli nol halogen (LSZH) materiallari yong'in holatlarida hayot va jihozlar uchun katta xavf mavjud bo'lgan PVX materiallari o'rniga ishlatiladi. Ushbu kabellar yonayotganda halogen kislota gazlarini ishlab chiqarmaydi va yong'in sodir bo'lganda PVX ekvivalenti materiallardan sezilarli darajada zich qora tutunni chiqarmaydi.

Kimyoviy moddalarga, shu jumladan yog'larga va erituvchilarga chidamliligini oshirish uchun ushbu materiallarga turli xil qo'shimchalar qo'shilishi mumkin. Silikon kauchuk -90 darajadan 180 darajagacha bo'lgan ilovalar uchun mos keladigan kengaytirilgan harorat oralig'iga ehtiyoj bo'lgan ilovalarda qo'llaniladi.

Silikon kauchuk, shuningdek, yong'in sharoitida kontaktlarning zanglashiga olib kelishi uchun kabellar talab qilinadigan joylarda keng qo'llaniladi.

Slyuda lentasi
Shisha bilan qoplangan slyuda lenta yong'in sharoitida izolyatsiya materiali sifatida ajoyib ishlashi tufayli yong'inga chidamli kabellarda keng qo'llaniladi.

Chelik simli zirhlash (SWA)
Chelik simli armatura (SWA) mexanik ta'sirga sezilarli darajada qarshilik ko'rsatish uchun ishlatiladi. SWA dumaloq po'latdan yasalgan galvanizli simlardan yoki izolyatsiyalangan o'tkazgichlarni qoplaydigan to'shakka o'ralgan tekis po'lat galvanizli simlardan iborat.

Bir yoki ikki qatlamli metall lenta
Po'latdan yoki guruchdan yasalgan metall lenta izolyatsiyalangan yadrolarni qoplaydigan to'shakka uzunlamasına o'ralgan. Ushbu kabel yadrolarni qattiq yopishtiruvchi muhr bilan ta'minlagan holda, SWA versiyasiga qaraganda bir oz kamroq moslashuvchan.

Bantlar eng to'liq qoplamani taklif qiladi. Chelik lentalar eng yaxshi induktiv himoyani ta'minlaydi, guruch lentalari esa kemiruvchilardan himoya qilish uchun eng ko'p ishlatiladi.

Metall to'r
Tarmoq galvanizli po'latdan yoki oddiy yoki qalayli mis simlardan iborat. Ushbu nozik simlarni o'rash boshqa mexanik himoya vositalari, SWA va metall lentalarga qaraganda kabelni yanada moslashuvchan va engil qiladi.

Qo'rg'oshin yoki qo'rg'oshin qotishma qobig'i
Qo'rg'oshin qoplamasi yog'lar va kimyoviy moddalarga qarshi eng yaxshi himoyani ta'minlaydi va uglevodorod tarkibiga ega bo'lgan kuchli ifloslangan loyga doimiy ta'sir qilishda muhim ahamiyatga ega.

Asbob kabellari qanday ishlaydi

Asbob kabellari ishlab chiqarish jarayoni tufayli yuqori empedans va past quvvatga ega. Bu zaif signalni bir uskunadan ikkinchisiga, masalan, gitaradan kuchaytirgichga uzatishi uchun, u erdan foydalanish mumkin bo'lgan darajaga ko'tariladi.
U faqat kichik kuchlanishli minimal DCni olib yurishi kerakligi sababli, u faqat kichik diametrli bitta musbat ichki simni o'z ichiga oladi.

Bu ko'pincha tashqi ko'ylagi orqali o'tadigan 24-o'lchovli sim, ko'plab izolyatorlar va yerga ulash vazifasini bajaradi.

Asbob kabellari juda yaxshi moslashuvchanlikni ta'minlovchi kichik o'lchamli engil simga ega, ekranlash esa kam quvvatli signallarga ta'sir qiluvchi juda shovqinli elektromagnit parazitlarning oldini oladi.

Asbob kabellari va boshqaruv kabellari o'rtasidagi farq nima

Tekshirish va asboblar kabeli o'rtasidagi farq asosan ishlatiladi. Qattiq yoki torli bo'lishi mumkin. "Qadimgi yaxshi kunlarda" boshqaruv kabellari (dvigatellar uchun) vosita starterlari uchun zarur bo'lgan kattaroq oqimlarni boshqarish uchun asboblar kabellariga qaraganda kattaroq simga ega bo'lishi kerak edi. Ular odatda vintli terminallar ostida tugatilgan va qattiq sim bu tugatishni osonlashtiradi. Asbob kabellari kichikroq diametrli va ko'pincha moslashuvchan bo'lgan simli simdan qilingan. Bugungi kunda, elektron starter boshqaruvlaridan ko'proq foydalanish bilan, asosan, kattaroq diametrli simga muhtoj bo'lgan kommutator (to'sar) boshqaruv simlari.

2 tur o'rtasidagi boshqa farq shundaki, asboblar kabeli odatda ekranlangan (ekranlangan), o'ralgan juftlikdir. Ushbu konstruktsiya asboblar uchun noto'g'ri ko'rsatkichlarni keltirib chiqaradigan "o'zaro bog'lanish" (induktiv ulanish) ni minimallashtirishga xizmat qiladi. O'tkazgichlari 125 VDC, 110 VAC yoki 220 VAC darajalarida ishlaydigan boshqaruv kabellari odatda bunga qarshi edi va shuning uchun ekranlashni talab qilmadi. nazorat signallari 24 VDC da ishlaganda, ular uchun ham himoyalangan o'ralgan juftlik konstruktsiyasi tavsiya etiladi.

Siz hali ham darajani ajratishda ehtiyot bo'lishingiz kerak, ammo past shahar kuchlanishlari (maksimal 28 V), qarshilik yuklari va ekranlangan o'ralgan juft kabellardan foydalansangiz, boshqaruv va asboblar yadrolarini bitta kabelga birlashtirishingiz mumkin. kerak. (Ularni alohida saqlash yaxshi amaliyotdir.) Shuningdek, siz induktiv yuklarni (masalan, solenoidlar va o'rni) asboblardan alohida saqlashingiz kerak, chunki ular quvvatsizlantirilganda yuqori induktiv kuchlanish hosil qilishi mumkin.

Siz hali ham maksimal oqimni boshqarish uchun etarli va maksimal kuchlanish uchun izolyatsiyalangan sim o'lchamini tanlashingiz kerak. Tekshirish simlari uchun bir nechta qurilmalar uchun bitta umumiy simdan foydalanishda ehtiyot bo'ling - u umumiy oqim uchun o'lchamga ega bo'lishi kerak.

Asbob kabellari sifatiga qanday omillar ta'sir qiladi

Asbob kabellarini tanlashda siz e'tibor berishingiz kerak bo'lgan bir nechta asosiy narsalar:

Skrining
Shovqinni kamaytirish uchun asbob kabelingizni ekranga tushirsangiz yordam beradi. Skrining o'tkazgichni elektr shovqinlaridan himoya qiladi. Odatda, ishlab chiqaruvchilar to'qilgan misdan o'tkazuvchan plastik ko'ylagi qo'llashadi.

Imkoniyatlar
Kabelning sig'imi - bu kuchlanishdagi farqlarga qanday javob berishi mumkin. Bir oyoq yoki metr uchun pF bilan o'lchanadigan bo'lsak, taxminan 70 pF / m ko'rsatkich asbob kabeli uchun past bo'ladi. Yuqori empedansli uskunalar uchun past sig'im barqaror chastotali javobni anglatadi.

Bundan tashqari, siz kabelning sig'imini uzunlik birligi uchun o'lchashingiz mumkin. Uzunroq kabel qisqaroq kabeldan farqli o'laroq, ko'proq sig'im beradi. Shuning uchun, faqat kerakli miqdorda ishlatish yaxshiroqdir.

Ulagichlar
Siz qimmat konnektorni tanlashingiz shart emas. Tegishli ishlashni ta'minlaydigan har qanday mono uyali vilka, hatto oltin bilan qoplangan konnektorlarni olsangiz ham yaxshi ishlaydi.

Siz uni oddiy nikel bilan qoplangan kuchaytirgich uyasiga ulashingiz mumkin, bu esa birinchi navbatda oltin qoplamadan oladigan har qanday foydani bekor qiladi.

Ba'zi hollarda oltin bilan qoplangan konnektorlar afzalroq bo'lishining sababi ularning o'tkazuvchanligi emas, balki korroziyaga chidamliligi bilan bog'liq.

Oltin qoplamaning kamchiliklari shundaki, u yumshoq, shuning uchun haddan tashqari aşınma va yirtiq ilovalar uchun mos emas.

Asbob kabeli qanday qurilgan

Asbob kabellari juda ko'p turli xil uskunalarda ishlatilishi mumkinligi sababli, ular odatda kabelni so'ragan har bir kishining maxsus talablariga mos ravishda quriladi. Ushbu talablar odatda uskunaning o'lchamiga, kabelni quvvatlantirishi kerak bo'lgan vazifalar turiga va kabelning ishlash shartlariga asoslanadi. Bu kabel dizayneriga alohida dastur uchun mos echimni topishga katta e'tibor beradi.

Bu kabel uchun ishlatilishi mumkin bo'lgan materiallar turini taklif qilishni, kabelni ekranlashning qaysi darajasini (agar mavjud bo'lsa) talab qilishini aniqlashni va kabelni ikki nuqta orasidagi masofa qanday bo'lishidan qat'i nazar, ma'lumotlarni uzatishni ta'minlaydigan tarzda loyihalashni o'z ichiga oladi. to'g'ri engillashtirilgan.

Asbob kabelining asosi odatda qora simi ko'ylagi, belgilangan miqdordagi yadrolar (kabelga buyurtma bergan kishining talablariga muvofiq) va har bir kabel uchun turli rang kodlaridan iborat. Asbob kabellariga buyurtma beradigan ko'pgina tashkilotlar odatda o'zlarining maxsus qo'llanilishiga mos kelishi uchun bir nechta o'zgarishlarga ega asosiy asbob kabellarini talab qiladi.

Bu turli rangdagi kabellar ko'ylagi, yadrolar uchun turli xil ranglar yoki hatto kabellar ichida joylashgan yadrolar sonining o'zgarishini o'z ichiga olishi mumkin. Boshqa o'zgarishlar skriningni kiritish yoki kabelning yon tomonida kompaniya nomini chop etishni o'z ichiga olishi mumkin. Ushbu o'zgarishlarning barchasi kabel dizaynerining javobgarligi.

Asbob kabellarini qo'llash

Asbob kabellari turli sohalarda turli xil ilovalarda qo'llaniladi. Bu erda bir nechta keng tarqalgan ilovalar mavjud:

Jarayonni boshqarish

Asbob kabellari odatda sensorlar, transmitterlar va boshqa asboblar asboblaridan signallarni boshqarish tizimlariga uzatish uchun jarayonni boshqarish dasturlarida qo'llaniladi. Ushbu kabellar sanoat jarayonlarining xavfsizligi va samaradorligini ta'minlaydigan aniq va ishonchli o'lchovlarni ta'minlashga yordam beradi.

Ma'lumotlarni uzatish

Asbob kabellari kompyuter tarmoqlari yoki telekommunikatsiya tizimlari kabi ma'lumotlarni uzatish uchun ham ishlatilishi mumkin. Himoyalangan o'ralgan juft kabellar, ayniqsa, ushbu ilovalar uchun foydalidir, chunki ular signal shovqinlarini oldini olishga yordam beradi.

Energiya ishlab chiqarish

Asbob kabellari odatda elektr stantsiyalarini kuzatish va boshqarish uchun energiya ishlab chiqarishda qo'llaniladi. Ular elektr stantsiyalarining xavfsiz va samarali ishlashini ta'minlashga yordam beradi, ishlamay qolish vaqtini kamaytiradi va uskunalarning ishdan chiqishi xavfini kamaytiradi.

Asbob kabellarining turlari

Asbob kabellari kimyo, neft-kimyo, neft va gaz va ishlab chiqarish kabi turli sohalarda qo'llaniladigan muhim komponentlardir. Ushbu kabellar past darajadagi signallarni asboblar qurilmalaridan boshqaruv tizimlariga o'tkazish uchun mo'ljallangan.

Himoyalangan o'ralgan juft kabellar (STP)

Himoyalangan o'ralgan juft kabellar elektromagnit shovqinlarni (EMI) va radio chastotali shovqinlarni (RFI) boshqa jihozlardan kamaytirish uchun mo'ljallangan. Kabel qo'shimcha izolyatsiya qatlami va folga qalqoni bilan birga o'ralgan ikkita izolyatsiyalangan simdan iborat.

Himoyalanmagan o'ralgan juftlik kabellari (UTP)

Himoyalanmagan o'ralgan juft kabellar ekranlangan o'ralgan juft kabellarga o'xshaydi, lekin qo'shimcha izolyatsiya qatlami va folga qalqonisiz. Ular odatda EMI va RFI ahamiyatli bo'lmagan ilovalarda qo'llaniladi.

Ko'p juftli kabellar

Ko'p juftli kabellar bir nechta o'ralgan simlardan iborat bo'lib, har bir juft alohida izolyatsiyalangan va o'ralgan. Ushbu kabellar bir vaqtning o'zida bir nechta signallarni uzatish kerak bo'lgan ilovalarda qo'llaniladi.

Koaksiyal kabellar

Koaksiyal kabellar dielektrik izolyator bilan o'ralgan markaziy o'tkazgichdan, o'ralgan qalqondan va tashqi ko'ylagidan iborat. Ular odatda past signal yo'qotilishi bilan yuqori chastotali signallarni uzatish uchun ishlatiladi.

Asbob kabellari va simlaridan foydalanishning afzalliklari

Foydalanish maqsadi va ushbu kabellar zarur bo'lgan elektr jihozlari yoki elektr tizimining turiga qarab, bu kabellar foydalanish uchun juda foydali bo'lgan turli xil xususiyatlarga ega. Bu foydali kabellarning asosiy xususiyatlaridan ba'zilari.

Yuqori tezlikdagi kabellar

Ushbu simi simlari yuqori tezlikdagi signallarni ishlab chiqarish va oqimini ta'minlash uchun kabel simlari sifatida ishlatiladi. Ular Internetga ulanishni ta'minlovchi ofislarda keng qo'llaniladi, bu kabellar o'z mijozlari uchun yuqori tezlikdagi Internetga ulanish signallarini uzatishni talab qiladi. Asbob kabellari ishlab chiqaruvchilari signallarni hatto uzoq masofalarda ham osonlik bilan o'tkaza oladigan yuqori sifatli kabellarni ishlab chiqaradilar.

Xavfsiz o'tkazish

Ushbu elektr kabellari foydalanish uchun juda xavfsizdir. Ko'p rangli kichik simlarni qoplash va qoplash uchun ishlatiladigan qoplama materiallari ular orqali yuqori quvvatli elektr oqimiga yo'l qo'ymaydi va shu bilan simdan foydalanuvchilarning to'liq xavfsizligini ta'minlaydi.

Rang

Ushbu simi simlarining yadrolari simlarning har birining funktsiyasini aniqlash uchun turli xil ranglardan iborat. Ranglarning har biri kabel simlari orqali elektr va signallarning to'g'ri oqimi va ta'minlanishi uchun zarur bo'lgan boshqa funktsiya yoki xususiyatni belgilaydi.

Shaxsiy himoya

Ushbu kabellardagi pastki simlarning har biri alohida ekranlangan bo'lib, har qanday pastki simlar orqali elektr oqimi boshqasida elektr oqimi bilan to'xtatilmaydi. Pastki simlar odatda to'g'ri o'tkazuvchanligini va shuning uchun simlar orqali uzluksiz elektr oqimini ta'minlaydigan nozik mis drenaj simlari bilan himoyalangan. Pastki simlarning ekranlanishi, shuningdek, har qanday qo'shni ekranning qisqa tutashuvini oldini oladi va shu bilan o'zaro bog'liqlik va tuproqli halqalar xavfini kamaytiradi.

Ichki va tashqi qoplama

O'rnatilgan triada yoki juftlik har doim sim uchun ichki qoplama bo'lib xizmat qiladigan ichki qoplama bilan ta'minlangan. Tashqi qoplama zirh ustiga qo'llaniladi.

Asbob kabellari va ulagichlarini tanlash va o'rnatish bo'yicha ba'zi maslahatlar

Asbob kabellari va ulagichlari har qanday o'lchash va nazorat qilish tizimining muhim komponentlari hisoblanadi. Ular sensorlar, transmitterlar va kontrollerlardan displeylar, yozuvchilar va aktuatorlarga signallarni olib boradilar. Ularni to'g'ri tanlash va o'rnatish, ayniqsa qattiq yoki shovqinli muhitda qiyin bo'lishi mumkin. Optimal ishlash va ishonchlilik uchun asboblar kabellari va ulagichlarini tanlash va o'rnatishga yordam beradigan ba'zi maslahatlar.

1. Xususiyatlar bilan tanishing

Har qanday kabel yoki ulagichni sotib olish yoki o'rnatishdan oldin siz qurilmalar va tizimning texnik xususiyatlarini bilishingiz kerak. Bu kabel va ulagichning turi, o'lchami, uzunligi va reytingi, shuningdek signal darajasi, chastotasi, empedans va ekranlash talablarini o'z ichiga oladi. Bundan tashqari, harorat, namlik, tebranish, korroziya va elektromagnit parazit kabi atrof-muhit omillarini hisobga olish muhimdir. Ilovangiz uchun spetsifikatsiyalarga javob beradigan yoki undan oshib ketadigan kabel va ulagichlarni tanlaganingizga ishonch hosil qiling.

2. To'g'ri Turni tanlang

Turli maqsadlar va standartlar uchun har xil turdagi kabellar va ulagichlar mavjud. Misol uchun, o'ralgan juftlik kabellari odatda analog signallar uchun ishlatiladi, koaksiyal kabellar esa yuqori chastotali yoki raqamli signallar uchun mos keladi. Xuddi shunday, BNC, DIN, RCA va terminal bloklari kabi turli xil xususiyatlar va mosliklarga ega bo'lgan turli xil konnektorlar mavjud. Signal va qurilmangiz uchun to'g'ri turdagi kabel va ulagichni tanlang va ularni aralashtirish yoki mos kelmaslikdan saqlaning.

3. O'rnatish bo'yicha ko'rsatmalarga rioya qiling

To'g'ri kabellar va ulagichlarga ega bo'lgach, to'g'ri ulanish va signal sifatini ta'minlash uchun o'rnatish ko'rsatmalariga rioya qiling. simlarni, pinlarni yoki terminallarni shikastlamasdan yoki bo'shashtirmasdan kabellar va konnektorlarni echib olish, qisish, lehimlash yoki burama qilish uchun to'g'ri asboblar va usullardan foydalaning. Bunga qo'shimcha ravishda, o'tkir egilishlar, burilishlar yoki burilishlarga yo'l qo'ymaslik uchun kabellarni toza va ishonchli tarzda o'tkazing.

Kabellarni qo'llab-quvvatlash va himoya qilish uchun simi rishtalari, qisqichlar yoki o'tkazgichlardan foydalaning. Bundan tashqari, kabellarni issiqlik, namlik yoki elektr uzatish liniyalari, motorlar yoki transformatorlar kabi shovqin manbalaridan uzoqroq tuting. Himoyalangan kabellar va tuproqli ulagichlar shovqin va o'zaro aloqalarni kamaytirishi mumkin. Nihoyat, kabellar va ulagichlarni rang kodlari, teglar yoki markerlar bilan aniq va izchil ravishda belgilang. Bu keyinchalik ularni aniqlash va muammolarni bartaraf etishga yordam beradi.

4. Ulanishlarni sinab ko'ring va tekshiring

Kabellar va ulagichlarni o'rnatganingizdan so'ng, ulanishlar va signalning yaxlitligini sinab ko'rishingiz va tekshirishingiz kerak. Signalning kuchlanishini, oqimini, qarshiligini yoki chastotasini o'lchash uchun multimetr, osiloskop yoki signal analizatoridan foydalaning. Kabel yoki ulagichdagi uzilishlar, qisqa tutashuvlar yoki nosozliklar mavjudligini tekshirish uchun siz uzluksizlikni tekshirgich, kabel sinov qurilmasi yoki halqa kalibratoridan ham foydalanishingiz mumkin. Agar biron bir muammo topsangiz, ularni tuzatishingiz yoki noto'g'ri komponentlarni almashtirishingiz kerak.

5. Kabellar va ulagichlarni saqlash va tekshirish

Har qanday buzilish yoki nosozlikni oldini olish uchun siz kabellar va ulagichlarni muntazam ravishda saqlashingiz va tekshirishingiz kerak. Kabellar va ulagichlarning holatini baholash uchun vizual tekshirish, tozalash yoki ishlashni tekshirishdan foydalanishingiz mumkin. Kabellar va ulagichlarning ishlashi va holatini kuzatish va qayd etish uchun siz profilaktik xizmat ko'rsatish jadvalini, hujjatlashtirish tizimini yoki nosozliklarni aniqlash tizimini amalga oshirishingiz mumkin. Va agar siz eskirish, korroziya yoki shikastlanish belgilarini sezsangiz, ularni imkon qadar tezroq ta'mirlashingiz yoki almashtirishingiz kerak.

Asbob kabeli ishlab chiqaruvchilari sizga nima deyishlari kerak

Biz sizga ularning mahsulotlarida e'tibor berishingiz kerak bo'lgan turli omillarni ko'rsatamiz. Bundan tashqari, biz boshqa xizmatlarni ham qamrab olamiz, ular mijozlarga yaxshi tajriba taqdim etishi kerak.

Mahsulot sifati
Yangi boshlanuvchilar uchun alyuminiy yoki simli mis asbob kabellarida asosiy o'tkazgich hisoblanadi. Mis alyuminiydan ko'ra og'irroq va zichroq bo'lsa-da, u ko'proq o'tkazuvchanlikni ta'minlaydi. Aksincha, oʻtkazuvchanligi teng boʻlgan asbob kabellari uchun alyuminiy oʻtkazgichlar odatda mis simga qaraganda 1.6-katta koʻndalang kesim maydonini beradi, lekin ular ogʻirligining yarmini tashkil qiladi.

Asbob kabellarida o'tkazgichlardan foydalanish
Siz mis o'tkazgichli qutini simning yuzasiga (odatda qo'rg'oshin, kumush, nikel yoki qalay qotishmasidan qilingan) qoplashingiz mumkin. Bu izolyatsiyani misga yopishmasligi uchun odatiy holdir. Bu, shuningdek, yuqori haroratlarda misning yomonlashishini oldini olishga yordam beradi. Eng ko'p ishlatiladigan materiallar termoset yoki termoplastikdir.

Har bir izolyatsiya qilingan o'tkazgichlar to'plami boshqa o'tkazgichlardan kelib chiqadigan shovqinlardan himoya qilish uchun alohida ekranga ega. Ishlab chiqaruvchilar odatda metall yoki yarim metallli ortiqcha oro bermay yoki lenta ekranlaridan foydalanadilar.

Ekranni tugatishga yordam berish uchun har bir ekran bilan drenaj simi bog'langan.
Atrofdagi kabellardan radiatsiya, shovqin va elektr shovqinlarini himoya qilish uchun barcha izolyatsiya qilingan o'tkazgich to'plamlariga oxirgi ekranni qo'llang. Ishlab chiqaruvchilar ko'pincha metall yoki yarim metallli ortiqcha oro bermay yoki lenta ekranlaridan foydalanadilar.

Ishlab chiqaruvchilar o'tkazgich to'plamini mexanik ravishda himoya qilish uchun po'lat simli ortiqcha oro bermay yoki zirhdan foydalanadilar. Ular, shuningdek, zanglashning oldini olish uchun uni galvanizatsiyalashadi, konservalangan mis yoki bronza fosfor esa po'lat zirhning o'rnini bosadi.

Tashqi g'ilof zirh ustidan o'tib, umumiy mexanik himoya vazifasini bajaradi. Bu odatda termoset yoki termoplastik birikma bo'lib, ko'pincha choyshab bilan bir xil materialdir.Tashqi niqobi ostida rang kodlash mavjud bo'lib, foydalanuvchilar asboblar, HV va LV kabellarini farqlay oladilar. Boshqa belgilar, masalan, uzunlik, tashqi qoplamada.

Ular ham taklif qilishlari kerak
Kabel ishlab chiqaruvchisi strategik mavqega ega bo'lishi kerak, bu ularga yetkazib berish muddatini va tezkor yetkazib berishni ta'minlaydi. Atrof-muhit siyosatiga rioya qilish juda muhim. Mahsulotni standartlashtirish, shuning uchun mijozlar turli ishlab chiqaruvchilar va ularning mahsulotlarini solishtirishlari oson.

Ishonchli ishlab chiqaruvchi bardoshli va mustahkam asbob kabellarini ishlab chiqish uchun ilg'or texnologiyaga ega bo'lishi kerak. Qo'shimcha ma'lumot olish uchun so'rovlar va so'rovlarga javob berish orqali uzluksiz mijozlarga xizmat ko'rsatish

Muvofiqlik bilan bog'liq muammolarning oldini olish uchun ularning sifat kafolati sertifikati haqida ma'lumot. Siz sotishdan oldingi va sotishdan keyingi sifatli xizmatni yollash orqali qo'shimcha qiymatga ega bo'lasiz.

Ishonchli asboblar kabeli ishlab chiqaruvchisi sifatida barcha kabel ehtiyojlarini arzon narxda qondirishni tasdiqlay oladi. Biz buyurtmangizni maxsus dastur talablari asosida sozlashimiz mumkin, shunda siz eng yaxshi ishlashga erishasiz.

Bizning fabrikamiz

Shandong Renhui Cable Co., Ltd. 2010 yilda tashkil etilgan, biz Xitoyda professional kabel ishlab chiqaruvchisiz. Mahsulotlarimiz asosan past va o'rta kuchlanishli kabel, PVX izolyatsiyalangan kabel, XLPE izolyatsiyalangan kabel, boshqaruv kabeli, aloqa kabeli, kauchuk kabel, mina kabeli, payvandlash kabeli, kema kabeli, havo to'plami kabeli va boshqa tegishli moslashtirilgan kabellarni qamrab oladi. Ushbu kabellar elektr metallurgiya, neft va kimyo sanoati, elektr stantsiyasi, kon, port va arxitektura muhandisligi va boshqa sohalarda qo'llaniladi.

TSS

Savol: Asbob kabelining vazifasi nima?

Javob: Sizning asbob kabelingiz past quvvat va yuqori empedans. U kuchsiz kuchsiz signalni gitarangizdan kuchaytirgichingizga etkazish uchun qurilgan va u foydalanish mumkin bo'lgan darajaga ko'tariladi.

Savol: Asbob kabelidan qanday foydalanish mumkin?

Javob: Asbob kabellari - bu elektr energiya tizimlarini va ular bilan bog'liq jarayonlarni kuzatish yoki boshqarish uchun ishlatiladigan past energiyali elektr signallarini uzatuvchi bir nechta o'tkazgich kabellari.

Savol: Boshqaruv kabeli va asboblar kabeli o'rtasidagi farq nima?

Javob: Nazorat va asboblar kabeli o'rtasidagi farq asosan ishlatiladi. Qattiq yoki torli bo'lishi mumkin. "Qadimgi yaxshi kunlarda" boshqaruv kabellari (dvigatellar uchun) vosita starterlari uchun zarur bo'lgan kattaroq oqimlarni boshqarish uchun asboblar kabellariga qaraganda kattaroq simga ega bo'lishi kerak edi.

Savol: Asbob kabelining reytingi qanday?

Javob: Asbob kabellari asosan UL darajasiga ega, ekranlangan yoki ekranlanmagan bo'lishi mumkin va 300V va 600V da taklif etiladi.

Savol: Asbob kabellarida farq bormi?

Javob: Asbob kabellari ekranlangan va juda kichikroq simlardan, karnay kabellari esa ekranlanmagan va katta sim o'lchagichlardan foydalanadi. Karnay kabeli ekranlash uchun ishlatilmaydi, chunki kuchaytirgichdan keladigan signal juda katta va karnayning empedansi juda past bo'lib, tashqi shovqin va radio chastotasi shovqini bezovta qilmaydi.

Savol: Asbob kabelining kuchlanishi qanday?

Javob: Kabellar 300/500V da ishlashga mos keladi va 2-sinf simli yoki 5-sinf moslashuvchan simli mis o'tkazgichlarga ega. Ular umumiy elektr ta'minoti kabi past impedansli manbaga to'g'ridan-to'g'ri ulanish uchun mo'ljallanmagan.

Savol: Asbob kabelini qanday tanlash mumkin?

Javob: Asboblar tizimini loyihalashda kabel tanlashga e'tibor berish kerak. Kabelning ish harorati oralig'i, impedans, qalqon qoplamasi, ishqalanish qarshiligi, kuch, og'irlik, muvofiqlik, gaz chiqarish va narx zarur bo'lgan narsalar qatoriga kiradi.

Savol: Asbob kabelining nomi nima?

Javob: Bular Polietilen (PE), o'zaro bog'langan Polietilen (XLPE), Polivinilxlorid (PVX) yoki Silikon (Si) izolyatsiyalangan bo'lishi mumkin.

Savol: Asbob kabellari uchun kuchlanish pasayishini qanday hisoblaysiz?

Javob: To'g'ridan-to'g'ri oqim sharoitida ishlaydigan kabellar uchun mos keladigan kuchlanish pasayishlari formuladan foydalanib hisoblanishi mumkin. 2 x marshrut uzunligi x oqim x qarshilik x 10¯³. 3 fazali ish uchun=10,5 volt yoki bir fazali ish uchun 0,025 x 240=6,0 volt.

Savol: Asbob kabeli TRS kabelimi?

Javob: TRS kabellari va asboblar kabellari bir xil emas. TRS kabellari muvozanatlangan va professional sozlamalarda audio signallarni uzatish uchun ishlatiladi. Boshqa tomondan, asbob kabellari, odatda muvozanatsiz, musiqa asboblarini kuchaytirgichlar yoki audio interfeyslarga ulaydi.

Savol: Asbob kabeli muvozanatlanganmi?

Javob: Iste'molchi uskunalari odatda muvozanatsiz ulanishlardan foydalanadi. Misol uchun, gitara ulash balanssiz kabeldan foydalanish hisoblanadi, chunki gitara, kuchaytirgich, bas va ba'zi klaviatura/sintezlar hech qachon muvozanatli ulanishlardan foydalanish uchun mo'ljallanmagan. Afsuski, ular hali ham shovqin va shovqindan aziyat chekmoqda, ayniqsa uzoq kabellarda.

Savol: Asbob kabellari yuqori empedansmi?

Savol: Asbob kabelini ekranlashdan maqsad nima?

Javob: Kabelning qalqoni elektromagnit moslashuv himoyasi vazifasini bajaradi. Kabelning ichki qismidagi shovqin signallarining tashqariga etib borishini va boshqa kabellarni yoki hatto elektr qurilmalarini bezovta qilishni oldini oladi. Bundan tashqari, qalqon tashqi shovqin kabelning ichki qismiga etib bormasligini ta'minlaydi.

Savol: Asbob kabeli nima?

Javob: Asbob kabeli signallarni tashish uchun mo'ljallangan bitta yoki ko'p juftlik / uchlik kabellardir. Ular asboblar va elektr jihozlarini ulash uchun, ayniqsa jarayonni nazorat qilish zarur bo'lgan, transduser tomonidan ishlab chiqarilgan signallar panellar, kontrollerlar va boshqa qurilmalarga uzatiladigan zavodlarda qo'llaniladi.

Savol: Asbob kabelini qanday to'xtatasiz?

Javob: Barmoqlaringiz yordamida mis pardani ostidagi elektrostatik qalqondan tortib oling. Ekranni tashqi ko'ylagi tomon pastga suring va iplarni simi uchidan bir yo'nalishga qaratib, bitta o'tkazuvchan bo'lakka aylantiring. Ushbu qalqon iplarini lehim bilan birga qalaylang.

Savol: Asbob kabelining spetsifikatsiyasi qanday?

Javob: Ho'l yoki quruq joylarda foydalanish uchun mo'ljallangan asbob kabeli maksimal o'tkazgich harorati 90 daraja va past harorat darajasi -40 daraja. Kabel ko'ylagi quyosh nuriga, namlikka va bug'ning o'tishiga chidamli. Bu, shuningdek, tejamkor muqobildir, chunki o'tkazgichlar va tortish qutilariga bo'lgan ehtiyoj yo'qoladi.

Savol: Asbob kabelida qanday materiallar ishlatiladi?

Javob: Yangi boshlanuvchilar uchun alyuminiy yoki simli mis asboblar kabellarida asosiy o'tkazgich hisoblanadi. Mis alyuminiydan ko'ra og'irroq va zichroq bo'lsa-da, u ko'proq o'tkazuvchanlikni ta'minlaydi.

Savol: Asbob kabelining qurilishi nima?

Javob: Asbob kabellarining o'tkazgichlari o'tkazgich standartlariga mos keladigan yalang'och yoki konservalangan misdan iborat. Bu mislar qattiq (mono, bitta sim) yoki simli simlardan iborat bo'lishi mumkin. Ushbu kabellarda o'tkazgichni tanlash mezonlari ularning qarshilik qiymatlari hisoblanadi.

Savol: Asboblarda asosiy kabel nima?

Javob: Odatda, ko'p yadroli kabellar asosiy kabel sifatida ishlatiladi. Asboblarga kabellar asosiy kabellar deb ataladi. Odatda, bitta yadroli kabellar ikkilamchi kabel sifatida ishlatiladi.

Savol: Asbob kabeli qanday turdagi kabel hisoblanadi?

Javob: Asbob va karnay kabellari o'rtasidagi asosiy farq shundaki, asboblar kabellari ancha kichikroq simlar bilan himoyalangan va dinamik kabellar kattaroq sim o'lchagichlar bilan ekranlanmagan. Asbobni yuqori empedansli muhitda kuchaytirgichga ulash uchun asbob kabeli ishlatilganligi sababli ekranlash juda muhim.
